35 Scale con gabbia di protezione altezza 11.59 – 11.86 metri

SKU: 404735

1.298,003.318,00

Altezza al piano di sbarco da : 11.59 a 11.86 mt

Gabbia: 9.94 mt
Larghezza esterna scala: mm. 520

Pioli quadrati antiscivolo: mm 30 x 30

Montanti verticali: mm. 58 x 25
Portata Massima: 150 Kg
Svuota

Descrizione

La scala con gabbia di protezione modulare n. 35 permettono vari e molteplici combinazioni adatte a qualsiasi impiego.
Ottime per l’utilizzo come accesso a coperture, facciate, accesso a macchinari, scale per controlli e manuntenzione e pulizia, silos e piattaforme ecc..
Le scala con gabbia di protezione modulari sono una valida soluzione economica in quanto vengono consegnate smontate e facilmente assemblate grazie al libretto di istruzione e norme d’uso allegate.
Diametro arco della gabbia di protezione misura 600 mm. come da normativa D.L.81.
E’ comunque sempre possibile richiederci un preventivo per un diametro maggiore 700 mm. secondo la normativa ISO 14122-4
Gli anelli di giunzione gabbia vengono realizzati con un robusto profilato di alluminio regolabile in varie posizioni a seconda delle necessità in corso d’opera.
La protezione terminale prosegue per 1,10 mt dal piano di uscita.
I pioli quadrati anti-scivolo in alluminio mm. 30x 30 sono inseriti ad un passo ridotto di mm. 280.
L’attacco piolo-montante con doppia bordatura, interna ed esterna al montante verticale.
In conformità alle normative vigenti ogni 2 mt le scale supportano un carico di 150 Kg.
Anno di produzione e marchio del produttore.

CARATTERISTICHE TECNICHE E MISURE:

Altezza al piano di sbarco da : 11.59 a 11.86 mt
Gabbia: 9.94 mt
Larghezza esterna scala: mm. 520
Pioli quadrati antiscivolo: mm 30 x 30
Montanti verticali: mm. 58 x 25
Portata Massima: 150 Kg
LA SCALA NON POGGIA A TERRA E PUO’ ESSERE REGOLATA PER UNA ALTEZZA DI SBARCO COMPRESA TRA IL MINIMO ED IL MASSIMO INDICATO

Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Fissaggio regolabile degli anelli gabbia mediante cavallotti in acciaio INOX e rondelle in nylon auto-lubrificante
Fissaggio regolabile degli anelli gabbia mediante cavallotti in acciaio INOX e rondelle in nylon auto-lubrificante
Schema di montaggio
Schema di montaggio
Schema di montaggio
Schema di montaggio
Piolo quadro mm. 30 x 30 anti-scivolo con doppia bordatura
Piolo quadro mm. 30 x 30 anti-scivolo con doppia bordatura

Collegamento del piolo al montante con doppia bordatura, interna ed esterna, per la massima solidità contro urti accidentali ed una lunga duratura nel tempo

Anelli di giunzione e nervature gabbia completamente regolabili e adattabili in opera
Anelli di giunzione e nervature gabbia completamente regolabili e adattabili in opera

La posizione di fissaggio può essere regolata liberamente in altezza per evitare ostacoli quali: scossaline, cavi elettrici, tubazioni, serramenti eccetera

I gradini interni sono ribordati mentre quelli esterni piani al fine di aumentare la comodità; e sicurezza di utilizzo. Tutti i nostri prodotti sono concepiti per un uso professionale realizzati completamente in Italia e vengono spediti, imballati, nuovi, con certificati, di garanzia, di corrispondenza alle normative italiane ed europee e corredati da documentazione relativa al corretto utilizzo.

Scala con larghezza maggiorata a 52 cm. e passaggio interno gabbia curato nei particolari e privo di sporgenze per garantire il massimo confort in salita e in discesa.
Le scale 4047 offrono combinazioni versatili adatte a molteplici impieghi e costituiscono una valida soluzione economica per: accesso macchinari, accesso coperture, scale per controlli, manutenzione e pulizia, scale per salire su ciminiere, facciate, silos, piattaforme, carriponte.

Scale con gabbia normativa DL 81/08 EN 14122
Scale con gabbia normativa DL 81/08 EN 14122

In accordo alle normative vigenti ogni massimo 10 metri è obbligatorio interrompere la salita utilizzando un piano di riposo ribaltabile 4047 PRC oppure un modulo di sdoppiamento tonchi 4047 MRP

In accordo alle normative italiane vigenti D.L.81/08 è obbligatorio:
1) Interrompere la salita utilizzando un piano di riposo ribaltabile o uno sdoppiamento dei tronchi scala ogni massimo 10 metri
2) Utilizzare appositi D.P.I. quando le scale superano i metri 5

ATTENZIONE
Le scale fisse verticali possono essere soggette a regolamenti regionali più restrittivi

Il decreto regione veneto nr. 97 del 31/01/2012 prevede, piani di riposo o sdoppiamenti superati i 5 metri e poi ripetuti ogni mt. 4.
Il decreto regione Toscana nr. 62/R 05 prevede l’obbligo di protezione anti-caduta quanto la scala fissa è più alta di mt. 3 (invece dei mt. 5 previsti dal DL 81).

Informazioni aggiuntive

4047

, ,

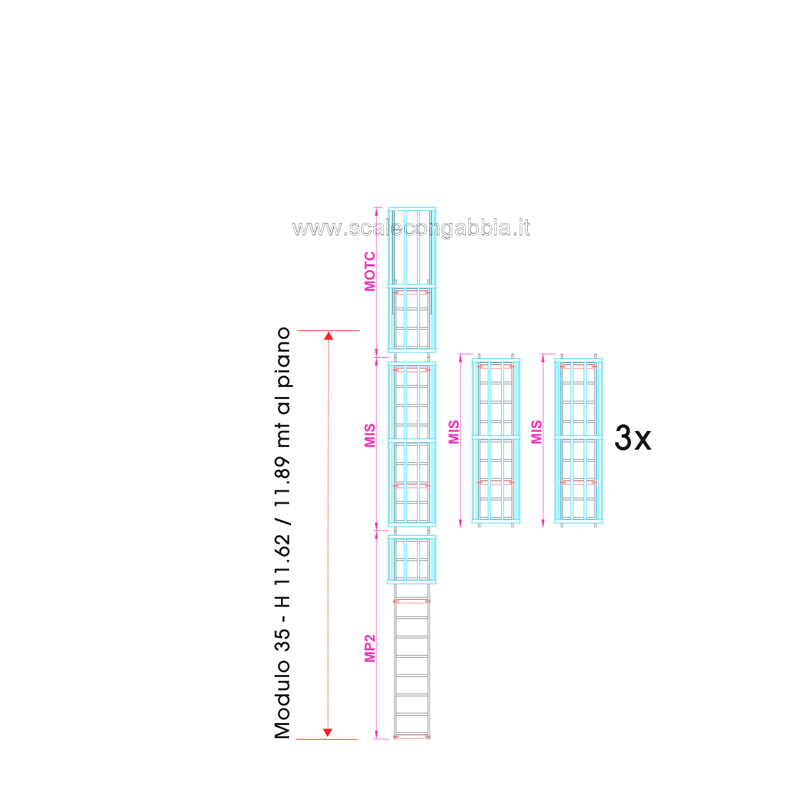

COMPOSIZIONE SCALA

Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
