41 Scale con gabbia di protezione altezza 13.27 – 13.54 metri

SKU: 404741

1.486,00 3.694,00

Altezza al piano di sbarco da : 13.27 a 13.54 mt

Gabbia: 11.62 mt
Larghezza esterna scala: mm. 520

Pioli quadrati antiscivolo: mm 30 x 30

Montanti verticali: mm. 58 x 25
Portata Massima: 150 Kg
Svuota

Descrizione

La scala con gabbia di protezione modulare n. 41 permettono vari e molteplici combinazioni adatte a qualsiasi impiego.
Ottime per l’utilizzo come accesso a coperture, facciate, accesso a macchinari, scale per controlli e manuntenzione e pulizia, silos e piattaforme ecc..
Le scala con gabbia di protezione modulari sono una valida soluzione economica in quanto vengono consegnate smontate e facilmente assemblate grazie al libretto di istruzione e norme d’uso allegate.
Diametro arco della gabbia di protezione misura 600 mm. come da normativa D.L.81.
E’ comunque sempre possibile richiederci un preventivo per un diametro maggiore 700 mm. secondo la normativa ISO 14122-4
Gli anelli di giunzione gabbia vengono realizzati con un robusto profilato di alluminio regolabile in varie posizioni a seconda delle necessità in corso d’opera.
La protezione terminale prosegue per 1,10 mt dal piano di uscita.
I pioli quadrati anti-scivolo in alluminio mm. 30x 30 sono inseriti ad un passo ridotto di mm. 280.
L’attacco piolo-montante con doppia bordatura, interna ed esterna al montante verticale.
In conformità alle normative vigenti ogni 2 mt le scale supportano un carico di 150 Kg.
Anno di produzione e marchio del produttore.

CARATTERISTICHE TECNICHE E MISURE:

Altezza al piano di sbarco da : 13.27 a 13.54 mt
Gabbia: 11.62 mt
Larghezza esterna scala: mm. 520
Pioli quadrati antiscivolo: mm 30 x 30
Montanti verticali: mm. 58 x 25
Portata Massima: 150 Kg
LA SCALA NON POGGIA A TERRA E PUO’ ESSERE REGOLATA PER UNA ALTEZZA DI SBARCO COMPRESA TRA IL MINIMO ED IL MASSIMO INDICATO

Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Spinotti di giunzione scala realizzati in robusto profilo rettangolo di alluminio
Fissaggio regolabile degli anelli gabbia mediante cavallotti in acciaio INOX e rondelle in nylon auto-lubrificante
Fissaggio regolabile degli anelli gabbia mediante cavallotti in acciaio INOX e rondelle in nylon auto-lubrificante
Schema di montaggio
Schema di montaggio
Schema di montaggio
Schema di montaggio
Piolo quadro mm. 30 x 30 anti-scivolo con doppia bordatura
Piolo quadro mm. 30 x 30 anti-scivolo con doppia bordatura

Collegamento del piolo al montante con doppia bordatura, interna ed esterna, per la massima solidità contro urti accidentali ed una lunga duratura nel tempo

Anelli di giunzione e nervature gabbia completamente regolabili e adattabili in opera
Anelli di giunzione e nervature gabbia completamente regolabili e adattabili in opera

La posizione di fissaggio può essere regolata liberamente in altezza per evitare ostacoli quali: scossaline, cavi elettrici, tubazioni, serramenti eccetera

I gradini interni sono ribordati mentre quelli esterni piani al fine di aumentare la comodità; e sicurezza di utilizzo. Tutti i nostri prodotti sono concepiti per un uso professionale realizzati completamente in Italia e vengono spediti, imballati, nuovi, con certificati, di garanzia, di corrispondenza alle normative italiane ed europee e corredati da documentazione relativa al corretto utilizzo.

Scala con larghezza maggiorata a 52 cm. e passaggio interno gabbia curato nei particolari e privo di sporgenze per garantire il massimo confort in salita e in discesa.
Le scale 4047 offrono combinazioni versatili adatte a molteplici impieghi e costituiscono una valida soluzione economica per: accesso macchinari, accesso coperture, scale per controlli, manutenzione e pulizia, scale per salire su ciminiere, facciate, silos, piattaforme, carriponte.

Scale con gabbia normativa DL 81/08 EN 14122
Scale con gabbia normativa DL 81/08 EN 14122

In accordo alle normative vigenti ogni massimo 10 metri è obbligatorio interrompere la salita utilizzando un piano di riposo ribaltabile 4047 PRC oppure un modulo di sdoppiamento tonchi 4047 MRP

In accordo alle normative italiane vigenti D.L.81/08 è obbligatorio:
1) Interrompere la salita utilizzando un piano di riposo ribaltabile o uno sdoppiamento dei tronchi scala ogni massimo 10 metri
2) Utilizzare appositi D.P.I. quando le scale superano i metri 5

ATTENZIONE
Le scale fisse verticali possono essere soggette a regolamenti regionali più restrittivi

Il decreto regione veneto nr. 97 del 31/01/2012 prevede, piani di riposo o sdoppiamenti superati i 5 metri e poi ripetuti ogni mt. 4.
Il decreto regione Toscana nr. 62/R 05 prevede l’obbligo di protezione anti-caduta quanto la scala fissa è più alta di mt. 3 (invece dei mt. 5 previsti dal DL 81).

Informazioni aggiuntive

4047

Solo Scala con zanche senza gabbia, Scala con gabbia D.lgs 81/2008, Scala con gabbia EN14122-4

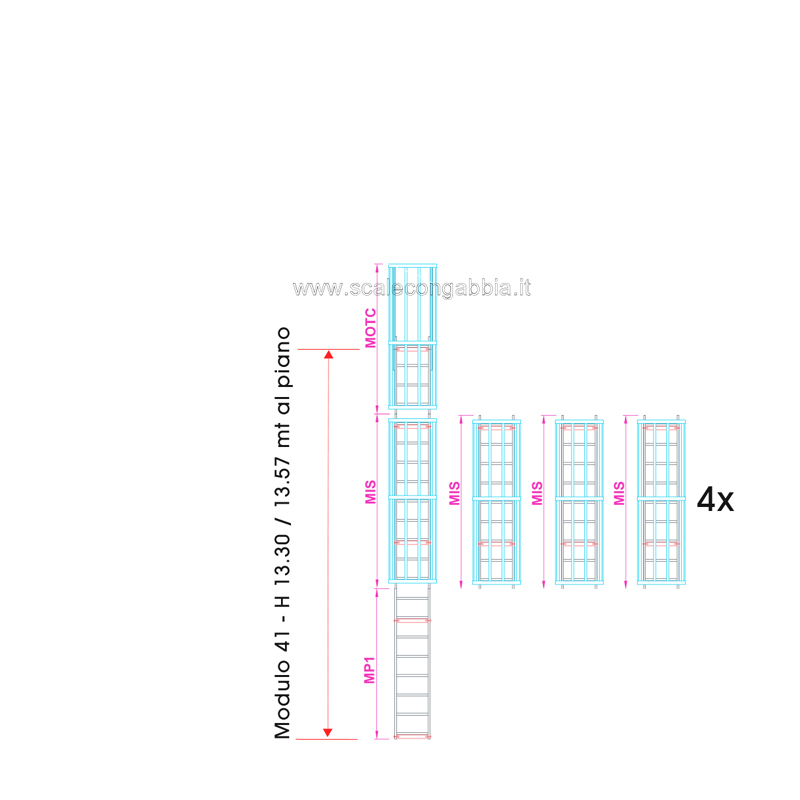

COMPOSIZIONE SCALA

Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
Configurazione elementi scale con gabbia
VEDI TUTTI GLI ACCESSORI DELLA SCALA CON GABBIA 4047
Filters Sort results
Reset Apply
Scala di sbarco verticale per scale con gabbia
Scala di sbarco verticale per scale con gabbia
Scala di sbarco verticale per scale con gabbia A pioli costruita interamente in alluminio con corrimani e uscita allargata – Completa di n°2 zanche di fissaggio a muro di lunghezza standard 15 cm. a posizione regolabile. 4047SV07 4047SV10 4047SV12 4047SV16 4047SV08
Scala di sbarco gradino 20 cm per scale con gabbia
Scala di sbarco gradino 20 cm per scale con gabbia 0.36 – 0.49 cm
Scala di sbarco gradino 20 cm per scale con gabbia Inclinata a gradino piano profondo 200 mm. provvista di corrimani e di piastre di fissaggio a terra – Costruita interamente in alluminio 4047 SPS2 4047 SPS3 4047 SPS4 4047 SPS5 4047 SPS6
Scala di sbarco gradino 8,3 cm per scale con gabbia
Scala di sbarco gradino 8,3 cm per scale con gabbia
Scala di sbarco gradino 8,3 cm per scale con gabbia – Inclinata a gradino piano profondo 83 mm. provvista di corrimani e di piastre di fissaggio a terra – Costruita interamente in alluminio SCA 4047 SPN2 Altezza piano uscita mt. 0,36 – 0,49 4047 SPN3 Altezza piano uscita mt. 0,63 – 0,77 4047 SPN4 Altezza […]
Piattaforma a mensola per scale con gabbia
Piattaforma a mensola per scale con gabbia
Piattaforma a mensola per scale con gabbia   Realizzata in alluminio con parapetti amovibili Disponibile con superficie in: alluminio zigrinato lamiera mandorlata o grigliato. MODULO STANDARD Profondità mm. 800 Lunghezza mm. 1200 Realizzabile su misura
Gradino di uscita per scale con gabbia
Gradino di uscita per scale con gabbia
108,00 -130,00
Gradino di uscita per scale con gabbia Applicabile ad ogni piolo della scala, permette un più sicuro appoggio del piede in fase di sbarco sul piano d’uscita, colmando il vuoto tra scala e muro. – Gradino largo mm. 150 in lamiera mandorlata di alluminio con anti-scivolo. SCA 4047GU15 15 centimetri SCA 4047GU25 25 centimetri SCA […]
Scala partenza estraibile per scale con gabbia
Scala partenza estraibile per scale con gabbia
111,00 -124,00
Scala partenza estraibile per scale con gabbia – Scala a pioli in alluminio. – Fornita con coppia di ganci GA per ancoraggio sulla scala fissa. – Chiudibile con lucchetto (non fornito). 4047 SA7 Altezza mt. 2,00 – supplemento € 4047 SA8 Altezza mt. 2,24 – supplemento € 4047 SA9 Altezza mt. 2,52 – supplemento €
Griglia anti intrusione per scale con gabbia
Griglia anti intrusione per scale con gabbia
162,00
Griglia anti intrusione per scale con gabbia Dispositivo anti-intrusione amovibile in alluminio chiudibile con lucchetto (non fornito). – Applicabile sopra ad ogni anello della scala
Maniglie di uscita per scale con gabbia
Maniglie di uscita per scale con gabbia
176,00
Maniglie di uscita per scale con gabbia Di facile applicazione garantiscono la protezione laterale al momento dello sbarco sul piano d’uscita. – Maniglie in tubolare ergonomico in profilo tondo di alluminio Ø 30 mm.
Corrimani di uscita estraibili per scale con gabbia
Corrimani di uscita estraibili per scale con gabbia
221,00
Corrimani di uscita estraibili per scale con gabbia Modulo terminale con gabbia di protezione e corrimani di mt. 1 estraibili a sfilo telescopico realizzati in profilo di alluminio rinforzato
Cancello di uscita per scale con gabbia
Cancello di uscita per scale con gabbia
237,00
Cancello di uscita per scale con gabbia Evita accesso accidentale verso la scala. Cancello in alluminio con cerniere in acciaio INOX con ritorno automatico a molla, chiudibile con lucchetto (lucchetto non fornito).
Pianetto anti intrusione per scale con gabbia
Pianetto anti intrusione per scale con gabbia
395,00
Pianetto anti intrusione per scale con gabbia Pianetto ribaltabile in alluminio con superficie in lamiera mandorlata anti-scivolo. – Chiudibile con lucchetto (non fornito)
Pianetto di sbarco con parapetti per scale con gabbia
Pianetto di sbarco con parapetti per scale con gabbia
481,00 -807,00
Pianetto di sbarco con parapetti per scale con gabbia In alluminio di larghezza 55 cm. e disponibile in lunghezza da 50 cm. a 120 cm. – Scegliere il piano considerando la distanza dal muro della scala di arrivo e della scala di sbarco più lo spessore muretto Varianti Gradino di sbarco SCA 4047 PP05 Lunghezza […]
Segnaposto
Porta anti intrusione per scala con gabbia
496,00
Porta anti intrusione per scala con gabbia
Uscita intermedia laterale per scale con gabbia
Uscita intermedia laterale per scale con gabbia
530,00
Uscita intermedia laterale per scale con gabbia Modulo intermedio con uscita laterale. – Con gabbia di protezione completa mt. 2,20 – Lato uscita a scelta a DX oppure a SX 4047 MUL Prezzo modulo separato 4047 MULS Prezzo supplemento alla scala
Piattaforma di ispezione per scale con gabbia
Piattaforma di ispezione per scale con gabbia
1.216,00
Piattaforma di ispezione per scale con gabbia Piattaforma laterale scelta a DX o a SX e se conforme a norma italiana D.L.81 o a norma europea ISO 14122-4 – Piattaforma con gabbia protezione regolamentare alta mt. 1,1   4047 MIL Prezzo modulo separato 4047 MILS Prezzo supplemento alla scala
VEDI TUTTI GLI ELEMENTI BASE CHE COMPONGONO LA SCALA CON GABBIA 4047
Filters Sort results
Reset Apply
Scale con gabbia modulo di partenza MP1
Scala con gabbia di protezione modulo di partenza 01
109,00 136,00
Larghezza scala (cm): 520 cm Alzata gradino (cm): 28 Dimensione Montanti (mm): 58 x 25 Dimensione Gradini (mm): 30 x 30
Scale con gabbia modulo intermedio MIS2
Scala con gabbia di protezione modulo intermedio MIS2
138,00 -484,00
Modulo intermedio per scala con gabbia di sicurezza modulare. Altezza metri 2,52. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo di [...]
Scale con gabbia modulo di partenza MP2
Scala con gabbia di protezione modulo di partenza 02
149,00 -354,00
Modulo di partenza per scala con gabbia di sicurezza modulare. Altezza metri 3,02. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo [...]
Scale con gabbia modulo intermedio MIS
Scala con gabbia di protezione modulo intermedio MIS
152,00 -507,00
Modulo intermedio per scala con gabbia di sicurezza modulare. Altezza metri 2,52. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo di [...]
Scale con gabbia modulo finale MOTC
Scala con gabbia di protezione modulo finale MOTC
161,00 -530,00
Modulo finale per scala con gabbia di sicurezza modulare. Altezza metri 2,17. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo di [...]
Scale con gabbia modulo di partenza MP3
Scala con gabbia di protezione modulo di partenza 03
162,00 -377,00
Modulo di partenza per scala con gabbia di sicurezza modulare. Altezza metri 3,30. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo [...]
Scale con gabbia modulo finale MOTR
Scala con gabbia di protezione modulo finale MOTR
174,00 -530,00
Modulo finale per scala con gabbia di sicurezza modulare. Altezza metri 2,45. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo di [...]
Scale con gabbia modulo di partenza MP4
Scala con gabbia di protezione modulo di partenza 04
176,00 -400,00
Larghezza scala (cm): 520 cm Alzata gradino (cm): 28 Dimensione Montanti (mm): 58 x 25 Dimensione Gradini (mm): 30 x 30
Scale con gabbia modulo finale MOT
Scala con gabbia di protezione modulo finale MOT
188,00 -553,00
Modulo finale per scala con gabbia di sicurezza modulare. Altezza metri 2,73. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm. 30 x 30; I pioli sono uniti al montante a mezzo di [...]
Pianetto di riposo intermedio richiudibile
Pianetto di riposo intermedio richiudibile
279,00 -334,00
Pianetto di riposo intermedio richiudibile N.B. In accordo alle normative vigenti ogni massimo 10 metri è obbligatorio interrompere la salita utilizzando un piano di riposo ribaltabile art. SCA 4047 PRC oppure un modulo di sdoppiamento tonchi art. SCA 4047 MRP Pianetto di riposo SCA 4047 PR Il piano di riposo consiste in un pianetto in […]
Scale con gabbia modulo intermedio sdoppiamento
Scala con gabbia di protezione modulo intermedio di sdoppiamento
741,00 -807,00
Modulo intermedio per scala con gabbia di sicurezza modulare. Altezza metri 2,52. La scala è costruita con vari moduli offrendo varie combinazioni e tipologie per ogni tipo di impiego con pioli di sezione quadrata in alluminio con zigrinatura antiscivolo della misura di mm 30 x 30; I pioli sono uniti al montante a mezzo di [...]
SISTEMI DI FISSAGGIO A MURO PER LA SCALA CON GABBIA 4047
Filters Sort results
Reset Apply
Zanca a traliccio per distanze superiori a 530mm
Zanca a traliccio per distanze superiori a 530mm
Zanca a traliccio per distanze superiori a 530mm In acciaio zincato a caldo realizzata su misura per distanze della scala dal muro da 530 mm. a 1350 mm.
Zanca singola per scale con gabbia Distanza 180 mm
Zanca singola per scale con gabbia Distanza 180 mm
20,00 24,00
Zanca singola per scale con gabbia Distanza 180 mm In acciaio zincato a caldo per una distanza minima di 180 mm. dal muro consente in fissaggio indipendente e regolabile in altezza in corso d’opera
Prolunga distanza per zanca singola da 275 mm. a 435 mm
Prolunga distanza per zanca singola da 275 mm. a 435 mm
22,00 26,00
Prolunga distanza per zanca singola da 275 mm. a 435 mm In acciaio zincato a caldo consente una prolunga per il fissaggio della scala con distanza dal muro regolabile da 275 mm. a 435 mm. per superare ostacoli ed ingombri fornita con viteria compresa
Prolunga per zanca singola distanza da 410 mm. a 535 mm
Prolunga per zanca singola distanza da 410 mm. a 535 mm
26,00 29,00
Prolunga per zanca singola distanza da 410 mm. a 535 mm In acciaio zincato caldo consente una prolunga per il fissaggio della scala con distanza dal muro regolabile da 410 mm. a 535 mm. per superare ostacoli ed ingombri fornita con viteria compresa
Piastra fissaggio a terra per scale con gabbia
Piastra fissaggio a terra per scale con gabbia
94,00 117,00
Piastra fissaggio a terra per scale con gabbia Piastra doppia per il fissaggio della scala a terra mediante tasselli (non forniti) realizzata 100% in alluminio anti-ruggine
COD: 404741 Categoria:
